Date tehnice si functii

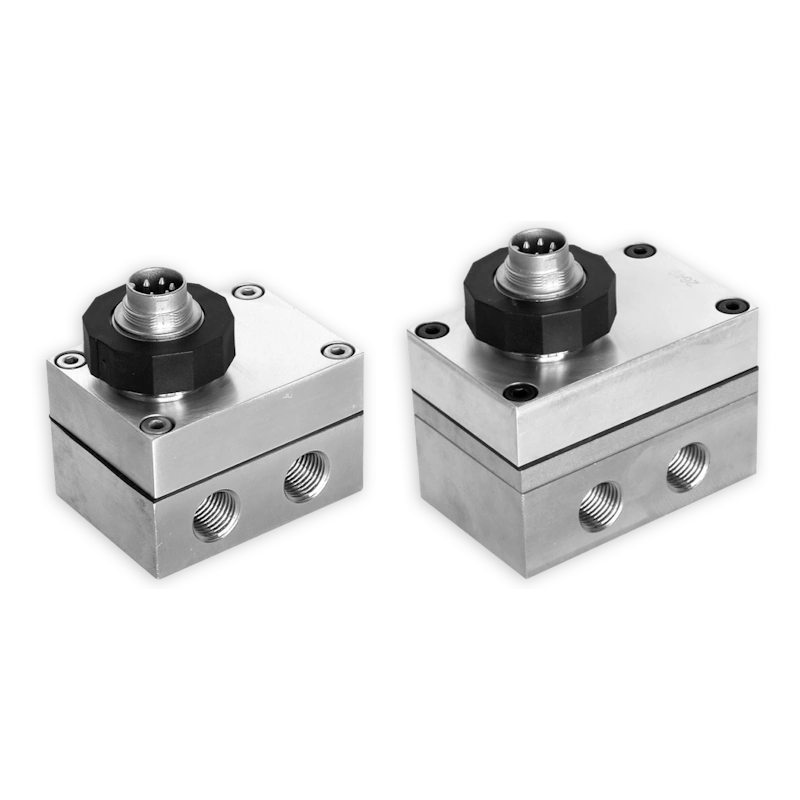

– Acesta masoara presiunea diferentiala in medii lichide si gazoase utilizand indirect doi senzori de presiune absoluta.
– Acest lucru il face mai putin costisitor, dar mai robust in ceea ce priveste suprasarcina asimetrica.
– Intervalul de presiune diferentiala trebuie sa fie de cel putin 5% din intervalul de presiune standard.
– Fiecare parte a senzorului incorporeaza doua conexiuni de presiune. Astfel, transmitatoarele pot fi utilizate usor si convenabil in conducte sub presiune.
– Incorporeaza un microprocesor de mare viteza si inalta precizie.
– Toate erorile reproductibile care afecteaza senzorii de presiune, si anume cele care implica neliniaritatea si dependenta de temperatura, pot fi complet eliminate prin intermediul compensarii matematice a erorilor.
unului intre tubul Pitot si conectorul de masurare a presiunii
– Conectorul de masurare a presiunii poate fi conectat direct la instrumentul de masurare.
Tuburi Pitot
– Tuburi Pitot Prandtl cu cap emisferic.
– Pentru masurarea presiunii dinamice, varful tubului Pitot are o deschidere de 0,3d.
– Pentru masurarea presiunii statice, un total de 12 orificii cu 0,1d Ø au fost dispuse la o distanta de 3d.
